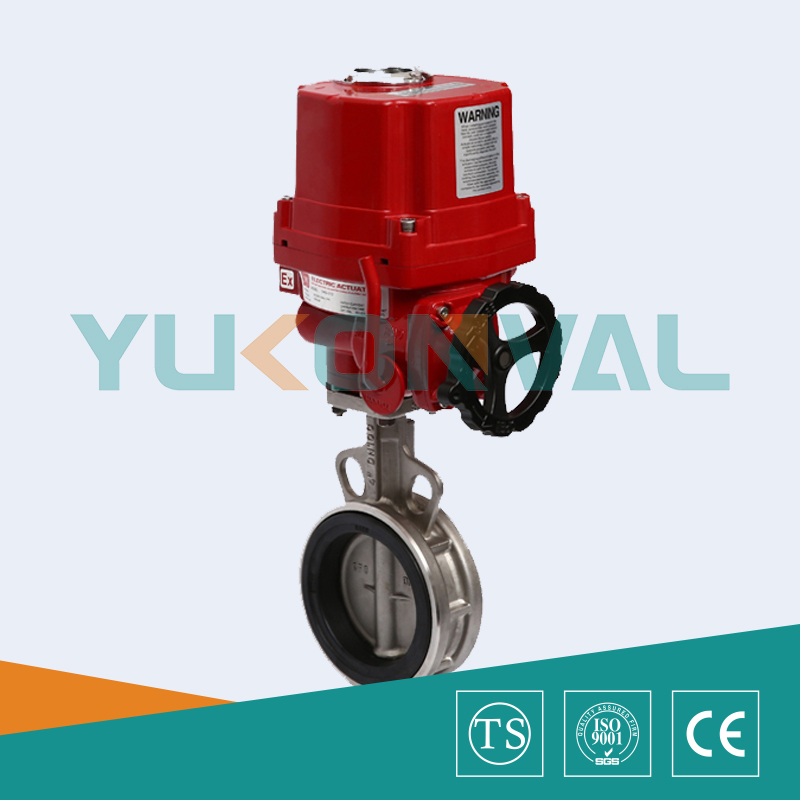

不銹鋼電動橡膠軟密封蝶閥

設計標準

GB/T2238-1989

法蘭連接尺寸

GB/T9113.1-2000；GB/T9115.1-2000；JB78

結構長度

GB/T12221-1989

壓力試驗

GB/T13927-2000；JB/T9092-1999

公稱通徑DN(mm)

50～1200

公稱壓力

PN1.0、1.6MPa

法蘭標準

JB/T79、GB/T9113、HG20594-97

連接形式

法蘭式、對夾式

閥板形式

垂直板式

流量特性

近似快開型

動作范圍

0～90°

泄露量

按GB/T4213-92，為Kv值的10-4

基本誤差

±2.5%

回差

±2.5%

死區

1% (可調)

可調范圍

50:1

配置執行機構

可配PSQ、HQ、UNIC、361RS、OV等系列角行程電動執行機構

控制方式

開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

執行器類別

引進型OV-TORK系列執行器參數

引進型3610R系列執行器參數

引進型BV-TORK系列執行器參數

電源電壓

標準：220V AC單相  可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC

輸出力矩

50N·M～2000N·M

50N·M～1500N·M

50N·M～3000N·M

動作范圍

0～90° 0～360°

0～90°

0～90°、0°～270°可選

控制方式

開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

動作時間

15秒/30秒/60秒

10秒/15秒/30秒

18S～112S

保護裝置

過熱保護

過載保護

內置過熱保護、過載保護

環境溫度

-30°～60°

-30°～60°

-20℃～+70℃

手動操作

同附帶手柄操作

同附帶手柄操作

機械離合機構，配手輪操作

機械限位

電氣、機械二重限位

電氣、機械二重限位

2個外部調整螺栓

防護等級

IP65

IP55

IP65、IP67、可定制IP68

防爆等級

無防爆

ExdⅡ BT4

ExdⅡ BT4,ExdⅡ CT6

位置測量

可選裝開關或電位計

比例控制單元

電位計、比例控制單元

驅動電機

8W/E

AC可逆電機

鼠籠式異步電機

進線接口

PE1/2〞進線線鎖

2-PF 1/2〞進線線鎖

2個 PF 3/4”

殼體材料

鋁合金

鋼，鋁合金

鋼，鋁合金，鋁青銅，聚碳酸脂

外涂層

干粉，環氧聚酯，具有較強防腐功能

零件名稱

材料

閥體

球墨鑄鋼、鑄鋼、合金鋼、不銹鋼

蝶板

灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料

密封圈

各種橡膠、聚四氟

閥桿

2Cr13、不銹鋼

填料

O型圈、柔性石墨

公稱通徑DN(mm)

DN50～1200

公稱壓力

PN(MPa)

0.6

1.0

1.6

2.5

試驗壓力

強度試驗

0.9

1.5

2.4

3.75

密封試驗

0.66

1.1

1.76

2.75

低壓氣密試驗

0.5～0.7

適用介質

空氣、水、污水、蒸氣、煤氣、油品等
